Тензодатчики для весов устройство и принцип работы

Что такое тензодатчики и как они работают

Тензодатчики представляют собой преобразователи механической деформации в электрический сигнал. Они являются ключевым элементом современных весоизмерительных систем, применяемых в промышленности, логистике, торговле и научных исследованиях. Конструкция тензодатчика основана на чувствительном элементе — тензорезисторе, который изменяет своё электрическое сопротивление при механическом воздействии. Этот принцип позволяет с высокой точностью определять массу объекта, воздействующего на датчик.

Для ознакомления с основными видами таких устройств можно перейти по ссылке https://ekat.tenso-m.ru/tenzodatchiki/. Тензодатчики для весов выпускаются в различных модификациях, отличающихся по конструкции, диапазону нагрузок и условиям эксплуатации. Понимание их устройства и принципов функционирования необходимо для корректного выбора компонента под конкретную весовую задачу.

Основные типы тензодатчиков: сжатия и растяжения

По типу воспринимаемой нагрузки выделяют тензодатчики сжатия и тензодатчики растяжения. Первые реагируют на давление, направленное вдоль оси датчика, и используются в платформенных весах, автомобильных весах и бункерных системах. Вторые работают на растяжение — их применяют в подвесных весах, крановых устройствах и динамометрах. Существуют также универсальные модели, способные работать в обоих режимах.

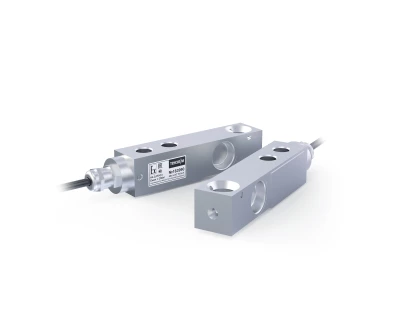

Конструктивно тензодатчики сжатия часто выполняются в виде колонны, стержня или S-образной формы (балочного типа). Тензодатчики растяжения обычно имеют проушины или резьбовые элементы для крепления троса или подвеса. Выбор между этими типами определяется схемой установки и направлением действия силы. В некоторых случаях применяются комбинированные решения, например, для измерения нагрузки на опорах.

«При проектировании весов важно учитывать, что тензодатчик сжатия способен выдерживать большие перегрузки по сравнению с датчиком растяжения при той же номинальной нагрузке», — отмечается в технической литературе по весоизмерительному оборудованию.

Принцип работы и выходной сигнал

Принцип работы тензодатчика основан на эффекте тензочувствительности. Внутри корпуса закреплены тензорезисторы, соединённые в мостовую схему Уитстона. При деформации упругого элемента сопротивление в плечах моста изменяется, что приводит к появлению разности потенциалов на выходе. Этот электрический сигнал пропорционален приложенной нагрузке.

Выходной сигнал тензодатчика обычно составляет единицы милливольт на вольт питания (мВ/В). Для дальнейшей обработки сигнал усиливается, фильтруется и преобразуется в цифровой код аналого-цифровым преобразователем (АЦП) весового терминала. Типовое значение выходного сигнала для тензодатчиков с номинальной нагрузкой 1000 кг находится в диапазоне 1–3 мВ/В. От точности этого сигнала зависит итоговая погрешность взвешивания.

Ключевые критерии выбора тензодатчика для весов

Выбор весовых тензодатчиков требует анализа нескольких параметров: номинальной нагрузки, класса точности, условий окружающей среды и особенностей монтажа. На первом этапе необходимо определить максимальную массу, которая будет измеряться, и количество точек опоры весов. Обычно сумма номинальных нагрузок всех датчиков системы должна на 20–30% превышать максимальную взвешиваемую массу с учётом динамических нагрузок.

Класс точности и диапазон нагрузок

Класс точности тензодатчика определяет его погрешность. Согласно международным стандартам OIML, различают классы C1, C2, C3, C4, C5 и C6. Для торговых весов обычно применяют класс C3 (погрешность не более 0,02% от номинальной нагрузки). Для промышленных высокоточных систем — C4 и выше. Диапазон нагрузок датчика включает номинальную нагрузку (например, 500 кг, 1 т, 5 т) и допустимую перегрузку (обычно до 150–200% от номинала).

При подборе важно учитывать не только максимальную нагрузку, но и минимальную порцию, которую требуется взвесить. Класс точности гарантирует, что в пределах рабочего диапазона (от минимальной нагрузки до номинала) погрешность не превышает установленных значений. Например, для тензодатчика класса C3 с номиналом 1000 кг минимальная нагрузка может составлять 10 кг, а погрешность — не более 0,2 кг.

Защита тензодатчика от внешних воздействий

Условия эксплуатации напрямую влияют на срок службы тензодатчика. Степень защиты обозначается кодом IP (Ingress Protection). Для помещений с нормальной влажностью достаточно IP65 (защита от пыли и водяных струй). Для уличных установок, моек или агрессивных сред требуется IP67/IP68 — полная герметизация. Дополнительно применяются тензодатчики из нержавеющей стали с химической стойкостью. Взрывозащищённые модели (Ex) используются на взрывоопасных производствах.

Типы защитных мероприятий:

• Герметизация корпуса эпоксидной смолой или сваркой.
• Использование сильфонных уплотнителей и кабельных вводов.
• Покрытие тензорезисторов силиконовым гелем.
• Применение специальных кабелей с экранированием.

Монтаж, калибровка и обслуживание тензодатчиков

Правильный монтаж тензодатчика — залог точности и долговечности весовой системы. Нарушение геометрии установки, перекосы или неровности основания приводят к появлению дополнительных погрешностей. Перед монтажом необходимо убедиться, что поверхность опоры выровнена, а все датчики установлены в одной плоскости.

Особенности монтажа платформенных весов

Тензодатчики для платформенных весов обычно устанавливаются в углах или по периметру платформы. Для равномерного распределения нагрузки применяются шаровые опоры или компенсирующие пластины. Важно предусмотреть зазор между платформой и окружающей конструкцией, чтобы избежать касаний, которые искажают результат. Соединение датчиков с платформой осуществляется через резьбовые отверстия или прижимные пластины.

1. Выровнять основание с помощью регулировочных ножек.
2. Закрепить тензодатчики с заданным моментом затяжки (указан в документации).
3. Проверить свободу перемещения платформы по вертикали.
4. Подключить кабели по цветовой маркировке в соединительную коробку.
5. Выполнить предварительное балансирование (юстировку) суммарного сигнала.

Калибровка и ремонт тензодатчиков

Калибровка тензодатчиков выполняется с помощью образцовых гирь или эталонных динамометров. Процесс включает настройку нуля (без нагрузки) и коэффициента усиления (при номинальной нагрузке). Калибровка может проводиться в лабораторных условиях или непосредственно на месте эксплуатации. Периодичность калибровки устанавливается регламентами предприятия и нормативными документами.

Ремонт тензодатчиков возможен при незначительных повреждениях: нарушении изоляции кабеля, выходе из строя соединительной коробки или загрязнении внутренних полостей. Восстановление упругого элемента или замена тензорезисторов — сложная операция, которая требует специального оборудования и последующей перекалибровки. В большинстве случаев при отказе датчика его заменяют парой или полным комплектом, чтобы сохранить идентичность характеристик.

«Плановое техническое обслуживание весов включает визуальный осмотр кабелей, проверку контактов и контроль сопротивления изоляции тензодатчиков не реже одного раза в год», — указано в типовой инструкции по эксплуатации весового оборудования.

Почему стоит купить тензодатчики в Тензо-М в Екатеринбурге

Компания «Тензо-М» в Екатеринбурге предлагает широкий спектр тензодатчиков для весов, включая как стандартные модели, так и специализированные решения для нестандартных задач. Ассортимент охватывает тензодатчики сжатия и растяжения, балочные, S-образные, колонные и дисковые варианты. Все изделия проходят входной контроль и имеют сертификаты соответствия.

Преимущества продукции

Основные характеристики, на которые обращают внимание при выборе поставщика:

• Соответствие классам точности OIML C3–C6.
• Широкий диапазон нагрузок — от 10 кг до 100 т.
• Защита IP65–IP68, взрывозащищённые исполнения.
• Возможность поставки комплектами с соединительными коробками и кабелями.
• Наличие документации и паспортов на каждое изделие.

Профессиональная помощь в выборе и установке

Специалисты компании оказывают консультационную поддержку на всех этапах — от подбора тензодатчика до пусконаладочных работ. Предоставляются рекомендации по монтажу, калибровке и интеграции с весовыми терминалами. Также возможна предварительная калибровка датчиков по запросу. Обращение в «Тензо-М» позволяет получить комплексное решение для весовой задачи, включая запасные части и гарантийное обслуживание.

Для заказа тензодатчиков и получения подробной информации о конкретных моделях можно воспользоваться контактами, указанными на официальном сайте. Выбор качественного компонента — основа точного и надёжного взвешивания в любых условиях.
